Автоматический переключатель телевизионных входов
Автоматический переключатель телевизионных входов
Многие пользователи различной видеоаппаратуры сталкиваются с проблемой подачи на телевизор телевизионных сигналов от нескольких источников (двух-трех антенн, видеомагнитофона и т. д.).
Для ее решения автор статьи предлагает применить автоматический диодный переключатель.
Развитие центрального и местного телевещания, расширяющееся использование видеотехники приводят к необходимости автоматически переключать источники телевизионного сигнала при выборе соответствующих программ. Устройство коммутации трех входов таких источников механическим реле с электронно-логическим управлением было использовано при расширении возможностей блока выбора программ СВП4-10 и рассмотрено в статье автора "12 программ вместо 6" ("Радио", 1997, #4).
Конечно, коммутация входов механическим реле - не лучший вариант из-за паразитных емкостей и индуктивностей контактов. Это неважно при различающихся частотах принимаемых программ. Но в случае приема одной и той же программы разными антеннами, например, по прямому и отраженному лучу, релейная коммутация становится неприемлемой из-за сложения основного и паразитного сигналов. По той же причине будет непригоден и сумматор сигналов с различных антенных входов.
Проблема довольно просто решается использованием переключателя на коммутационных диодах, открывающих рабочий вход и блокирующих нерабочие. Такой алгоритм в сочетании с малой емкостью закрытых диодов (0,5...1,5 пФ) и малым дифференциальным сопротивлением открытых диодов (0,5...5 Ом) позволяет лучше подавить мешающие сигналы. При их выборе следует руководствоваться тем, что лучшие параметры имеют диоды КД420А, КД407А и немного похуже - КД409А, КД413А, КД514А. Однако можно попробовать и другие высокочастотные или импульсные диоды с близкими к указанным значениям параметрами.

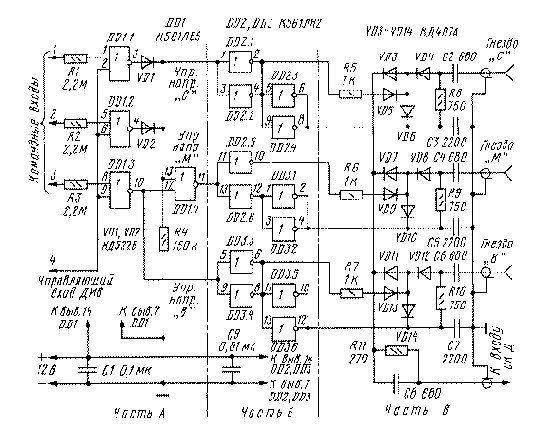

Принципиальная схема предлагаемого переключателя входов изображена на рисунке.
Антенное гнездо "С" (местное телевещание) подключено к телевизору при выборе в блоке СВП4- 10 программ по командным входам 1 и 2, гнездо "В" (сигнал по высокой частоте) - при выборе программы по командному входу 3. При выборе программ, не связанных с входами 1-3, телевизионный сигнал поступает через антенное гнездо "М" (центральное телевещание). Управляющий вход 4 обеспечивает привязку коммутируемых источников к диапазону ДМВ. Разрешением на коммутацию в первых двух случаях служит совпадение уровней 0 на командном и управляющем входах, а в третьем - их несовпадение.
Микросхема DD1 вырабатывает управляющие напряжения, а микросхемы DD2, DD3 коммутируют диоды VD3-VD14. При нулевом управляющем напряжении "С", "М" или "В" открытый диод (VD6, VD10 или VD14) замыкает сигнал на общий провод, а закрытые диоды (VD3 и VD4, VD7 и VD8 или VD11 и VD12) препятствуют его прохождению на вход телевизора. При единичном управляющем напряжении состояние диодов изменяется и сигнал проходит через коммутатор почти без потерь.
Для уменьшения паразитных емкостей и индуктивностей диоды и связанные с ними конденсаторы распаивают непосредственно на лепестках антенных гнезд при минимальной длине выводов. Блокирующие конденсаторы С3, С5, С7 лучше применить безвыводные или после отпайки имеющихся выводов. Параллельное включение инверторов микросхем DD2 и DD3 применено для увеличения тока через диоды, в нашем случае равного 10 мА.
Размещение и подключение части А устройства такие же, как рассказано в указанной выше статье. Части Б (печатный монтаж) и В (навесной монтаж) расположены вблизи антенных гнезд телевизора и соединены с частью А пятипроводным жгутом.
Устройство обеспечивает весьма эффективную коммутацию источников телесигнала. Так как мешающий сигнал значительно подавлен, совершенно отсутствует наложение изображений на телеэкране и вызванные им специфические искажения.
В заключение следует отметить, что рассмотренный переключатель несложно адаптировать к иным условиям приема и другим устройствам выбора программ в телевизоре. Потребуется лишь изменить входную логику работы и число исполнительных каналов коммутации.
| От редакции. Для нормального функционирования переключателя необходимо, чтобы входное сопротивление СК-Д по постоянному току не превышало 75 Ом. |
Конвертер для приема спутникового телевидения
Конструкция этого устройства была опубликована в журнале "Радио Телевизия Електроника" (Болгария) N 10,11 за 1986 год. Может быть кто-то сталкивался с этой конструкцией и поделится опытом?
Конструкция

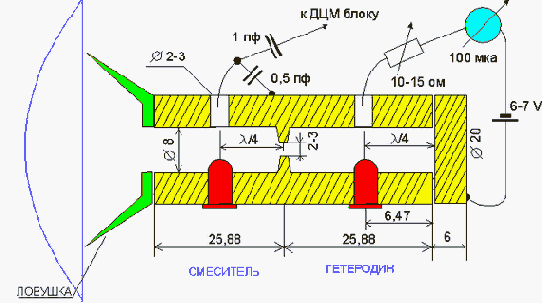

Облучатель,представляющий собой объемный резонатор, выточен из металла. Его размеры зависят от принимаемой частоты.
Диоды (показаны красным цветом) - АА703А (диаметр 3,8 мм).
Настройка конвертора осуществляется установкой максимального тока с помощью подстроечного резистора.
Расположение параболы и облучателя
Диаметр параболического зеркала не критичен (чем больше - тем чувствительнее). Смеситель устанавливается в фокусе параболы.
Что такое "ловушка" и из чего она выполнена - мне не известно.
Николай Большаков
Комментарии посетителей сайта.
Конструкция - двухкамерный преобразователь частоты, выполненный в круглом волноводе ( внутр. диаметр 8мм. у меня вызывает сомнения, наверное он должен быть 18 мм.), ловушка - это обычный облучатель для круглого волновода, его размеры будут зависеть от параметров основного зеркала. Изготовить облучатель можно из алюминия.
Параметры примерно таковы: диапазон 10.7-11.3 ГГц, шум не менее 7 дБ ( т.е. достаточно посредственные). Стабильность частоты наверное тоже будет невысокая, т.к. конструкция гетеродина рассчитана на подстройку частоты с помощью изменения питающего напряжения АА703. Странно, почему в цепи питания гетеродина стоит микроамперметр на 100 мкА , когда питающий ток достигает 300мА?
Судя по году издания статьи (1986), эта конструкция появилась на "заре" развития приема спутникового TV , и не может иметь очень хороших характеристик. Использование ее может быть целесообразно только для экспериментов на СВЧ в диапазоне 10 ГГц.
Святослав Силаков.
МИКРОТЕЛЕВИЗОР "ВАСИЛЕК"
А. Гусев
Отечественной промышленностью выпускается несколько моделей переносных телевизоров, но все они имеют относительно большие габариты. Горьковским радиолюбителям А. Бондаренко и Н. Бондаренко удалось сконструировать телевизор, габариты которого чуть больше размеров пачки сигарет.
Телевизор "Василек" (так назвали его создатели) предназначен для приема телевизионных передач, ведущихся по одному из трех первых каналов метрового диапазона волн. Он выполнен по схеме супергетеродина. Чувствительность телевизора при амплитуде напряжения на выходе видеоусилителя 20 В не хуже 8 мкВ. Размер изображения по диагонали 30 мм (кинескопом является электронно-лучевая трубка ЗЛ01И). Четкость изображения 150 строк. Питают "Василек" от трех аккумуляторов СЦ-1,5. Потребляемый ток не превышает 700 мА. Одного комплекта заряженных аккумуляторов хватает на 1,2 ч непрерывной работы.
Габариты телевизора 112х71х33 мм, масса 420 г.

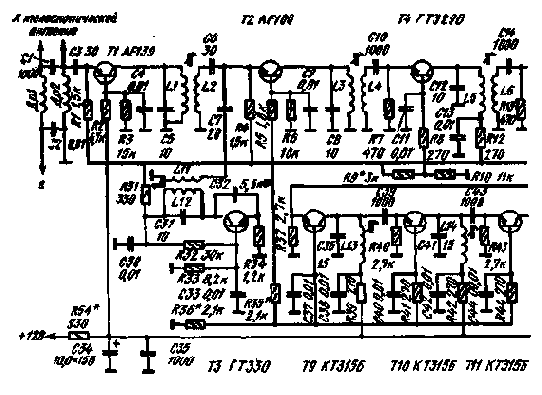

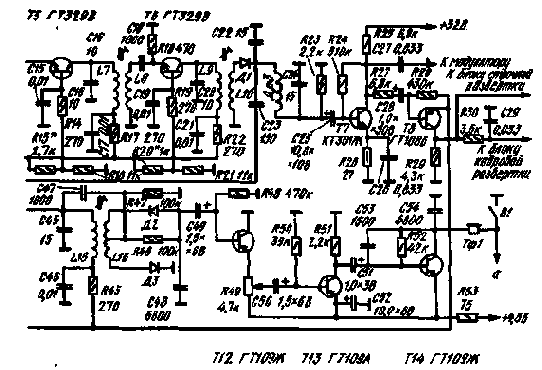

Принципиальная схема телевизора (за исключением блоков кадровой и строчной разверток, преобразователя напряжения и делителей напряжения) приведена на рис. 1.
Рис. 1. Принципиальная схема телевизора
Сигнал с антенны через конденсатор С1 поступает на базу транзистора T1, который является высокочастотным усилителем. Транзистор включен но схеме с общей базой. Гетеродин собран на транзисторе T3, в коллекторную цепь которого включен колебательный контур L12C31. С катушки связи L11 сигнал гетеродина подается на смеситель (транзистор Т2). Сюда же поступает и усиленный телевизионный сигнал (с катушки L2). Преобразованный сигнал усиливается транзисторами Т4-Т6, которые входят в состав усилителя промежуточной частоты изображения (УПЧИ). Транзисторы Т4-Т6 включены но схеме с общей базой. Связь между каскадами трансформаторная.
С выхода УПЧИ сигнал поступает на видеодетектор, выполненный на диоде Д1, а с него-на видеоусилитель (транзистор Т7) и на усилитель промежуточной частоты звука (УПЧЗ) на транзисторах Т9-T11, включенных по схеме с общей базой.
Усиленный видеосигнал поступает на модулятор электроннолучевой трубки.
На выходе УПЧЗ включен частотный детектор на диодах Д2 и Д3.
На транзисторах Т12- Т14 собран усилитель низкой частоты. Его нагрузкой является миниатюрный телефон Тф1. На транзисторе Т8 выполнен амплитудный селектор синхроимпульсов. Разделение кадровых и строчных синхроимпульсов осуществляют интегрирующей цепочкой R30C29. Выделенные кадровые и строчные синхроимпульсы поступают соответственно в блок кадровой и строчной развертки. Телевизор "Василек" является модернизацией миниатюрного телевизора, разработанного участником XXIII Всесоюзной радио-выставки инженером Ю. Реутовым. Ряд узлов (блоки строчной и кадровой развертки, блок питания) "Василька" такие же, как и в телевизоре Ю. Реутова. Принципиальная схема этих узлов приведена на рис.2.

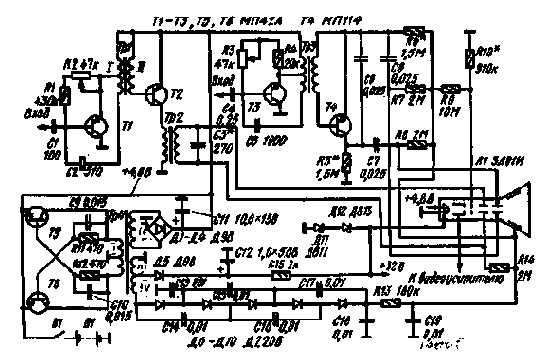

Рис. 2. Принципиальная схема блоков строчной и кадровой разверток и блока питания Задающие генераторы строчной и кадровой разверток, выполненные соответственно на транзисторах Т1 и Т3, представляют собой обычные блокинг-генераторы. Выходной каскад строчной развертки собран на транзисторе Т2. Работа выходного каскада кадровой развертки основана на заряде и разряде конденсатора С5. Заряд конденсатора происходит от источника высокого напряжения через резисторы R5 и R6. Разряжается конденсатор через транзистор Т4. который открывается с приходом импульса с задающего генератора кадровой развертки. Для получения всех необходимых для питания телевизора напряжений используется двухтактный преобразователь на транзисторах Т5 и Т6 и удвоители напряжений. Конструкция и детали. Для удобства ремонта телевизор сделан из отдельных законченных блоков. Детали в блоках следует применять малогабаритные. Дроссели Др1 и Др2 можно намотать на ферритовых стержнях, применяемых в контурах промежуточной частоты переносных транзисторных радиоприемников. Дроссели должны содержать около 50 витков провода ПЭЛШО 0,16. Все катушки намотаны на текстолитовых каркасах диаметром 5 мм. Подстроечный сердечник диаметром 4 и длиной 4 мм выполнен из латуни. Катушка L1 содержит 11 витков провода ПЭВ-2 0,41, L2 - 4 витка такого же провода, L3, L5, L7 и L9 - 20 витков провода ПЭВ-2 0,23, L4, L6, L8 - 6, a L10 - 12 витков провода ПЭВ-2 0,23, L11-2 витка провода ПЭВ-2 0,35, L12-8 витков такого же провода, L13-L15 - 60 витков провода ПЭВ-2 0,23, L16, L17- 15 витков такого же провода. Индуктивность дросселя Др3 должна быть около 70 мкГ. Трансформаторы Тр1-Тр3 выполнены на магнитопроводе Ш3Х6 из пермаллоя 50Н.Обмотка I трансформатора Тр1 содержит 350+350 витков провода ПЭЛ 0,12, обмотка II- 110 витков такого же провода. Для намотки трансформаторов Тр2 и Тр3 использован провод ПЭВ 0,06. Обмотка I трансформатора Тр2 имеет 350 витков, обмотка II - 2500 витков, обмотка I трансформатора Тр3- 1200+1200 витков, обмотка II-390 витков. Трансформатор Тр4 выполнен на кольцевом сердечнике из феррита М1000НН (типоразмер сердечника К20Х10Х5). Обмотка I содержит 15+15 витков провода ПЭЛШО 0,41, обмотка II- 20 витков такого же провода, обмотка III - 100 витков, а обмотка IV-200 витков провода ПЭЛШО 0,12. Налаживание телевизора выполняется по общепринятой методике и в статье не приводится. Литература:
1. Лучшие конструкции 27 выставки творчества радиолюбителей. М.ДОСААФ. 1977г.
Передатчик видеосигнала
Передатчик предназначен для амплитудно-частотной модуляции видеосигнала с видеоаппаратуры (видеокамер, тюнеров, магнитофонов, персональных компьютеров и т. д.) на телевизионный приемник. Передатчик подключают непосредственно к видеоаппарату, что исключает необходимость иметь видеовход на телевизионном приемнике.
Совместив такой передатчик с бескорпусной видеокамерой, нетрудно получить установку для беспроводного видеонаблюдения, а для экономичной работы батарей питания рекомендуется совместить это устройство с инфракрасным детектором присутствия, серийно выпускающимся многими зарубежными фирмами и стоящим относительно недорого, например детектором "REFLEX" фирмы "ТЕХЕСОМ" способном улавливать Постороннее вмешательство, устойчив на ложное срабатывание, электромагнитное и радиочастотное излучение.
Дополнив схему видеопередатчика усилителем высокой частоты, выполненном на одном транзисторе типа КТ325, можно увеличить выходную мощность передатчика, и соответственно дальность беспроводной связи с телевизионным тюнером.

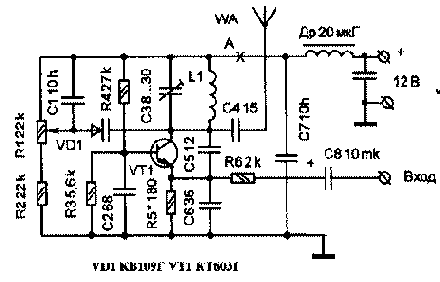

Принципиальная схема передатчика содержит один транзистор VT 1 типа КТ 603 Г. Передатчик настраивают на частоту одного из свободных от телевизионного вещания каналов (например, 1....5 канал). Подстройка осуществляется с помощью подстроечного конденсатора С 4, которым добиваются захвата немодулированного сигнала. Точная настройка передатчика производится резистором R1. Сигнал от видеоприбора подается на вход передатчика в цепь эмиттера транзистора через резистор R6 и конденсатор С9.
Промодулированный видеосигнал с коллектора поступает на колебательный контур L1 С4 в антенну. Ток в точке А подбирается в пределах 30....35 ма.
Правильно собранный передатчик работает сразу. В случае отсутствия генерации необходимо проверить напряжение на эмиттере транзистора VT1, причем напряжение на нем должно отличаться от напряжения на базе на 1...2 В в большую сторону.
Передатчик следует питать от стабилизированного источника питания. Антенна должна иметь жесткую конструкцию, например типа телескопической.
Вместо транзистора КТ603 можно использовать КТ608Б или другой, с подходящими параметрами.
Передатчик желательно поместить в экран с целью уменьшения помех.
ПРЕОБРАЗОВАТЕЛЬ ПЧ ЗВУКА 6,5 МГц В 5,5 МГц
В.КРАВЧУК
224028, г.Брест, ул.Ленинградская, 39— 13.
Вашему вниманию предлагается простая, но достаточно хорошо зарекомендовавшая себя схема преобразователя ПЧ звука 6,5 МГц в 5,5 МГц. Мною опробованы многие схемные решения, но остановился я именно на этом, потому что практически все его элементы широко доступны, и преобразователь начинает работать без всякой настройки. Микросхема К174УР2 представляет собой усилитель ПЧ канала изображения телевизионных приемников. В типовом включении она, как правило, включается по схеме с симметричным входом.

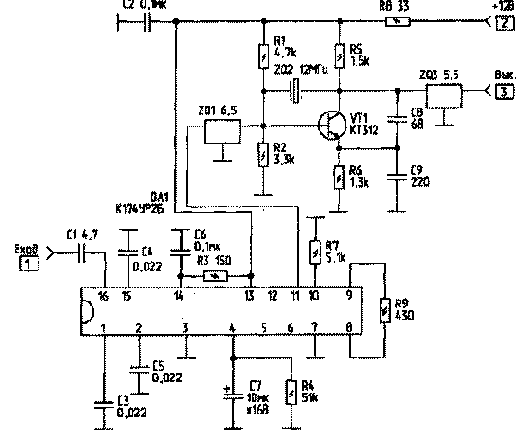

В нашем случае (см. рисунок ) микросхема включена по упрощенной схеме с несимметричным входом. Вывод 1 (вход УПЧ) и выводы 2. 15 (фильтр цепи ООС) заземлены через конденсаторы СЗ и С5, С4 соответственно. Выводы АРУ 5 и 6 не используются. Вход строчной синхронизации (вывод 7) заземлен. К выводам 8 и 9 вместо контура подключен резистор R9. Резистор R7 задает максимальное усиление. На вход УПЧ (вывод 16) через конденсатор С1 подается сигнал с выхода телевизионного тюнера, усиливается и через полосовой пьезофильтр на 6,5 МГц подается на базу транзистора VT1, на котором собран генератор 12 МГц. Частота стабилизирована кварцевым резонатором ZQ2. Таким образом, на выходе получается разностная частота: f2=f-f1 = 12МГц-6,5МГц=5,5МГц. Эта ПЧ звука через полосовой пьезофильтр ZQ3 поступает далее на фильтр ПЧ телевизора или видеомагнитофона.
Детали,конструкция: С1.С8.С9— КТ-1; С7 — К50-35, К50-16, все остальные конденсаторы — К73-17, КМ-6, КМ-5; Все резисторы — МЛТ 0,125; ZQ1 — ФП1П8-62.02 (желтая и белая точки) или SFE 6,5 М; ZQ3 — ФП1П8-62.01 (желтая точка) или SFE 5,5 М; VT1 — КТ312, КТ315 с любым буквенным индексом. Преобразователь собран на печатной плате размером 45х40 мм. Плата преобразователя устанавливается в видеомагнитофон или телевизор следующим образом: 1. Сама плата аккуратно припаивается сверху к тюнеру; 2. Вывод 1 платы коротким проводом соединяется с выводом IF тюнера; 3. Вывод 2 платы — с выводом 12 В тюнера. 4. Вывод 3 платы — со входом фильтра ПЧ 5,5 МГц на плате видеомагнитофона или телевизора. В заключение хочу отметить, что данный преобразователь установлен мною во многие телевизоры и видеомагнитофоны импортного производства и показал себя с самой хорошей стороны.
Преобразователь ПЧ звука для телевизора

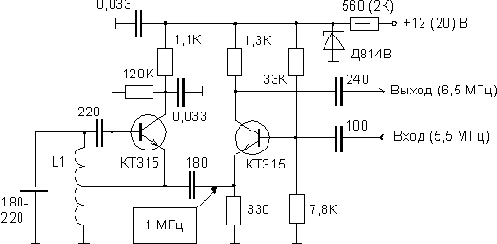

Предлагаемая простая схема позволяет преобразовать промежуточную частоту звука импортного телевизора из 5,5 МГц в 6,5 МГц. Изменив данные контура, можно менять эти частоты.
Схема включается в разрез на входе УПЧЗ (разрезается дорожка печатного монтажа).
Контур выполнен на каркасе диаметром 6 мм от радиоприемника "Селга" (или аналогичного) и содержит 140 витков провода ПЭЛ 0,1 с отводом от 40 витка снизу по схеме.

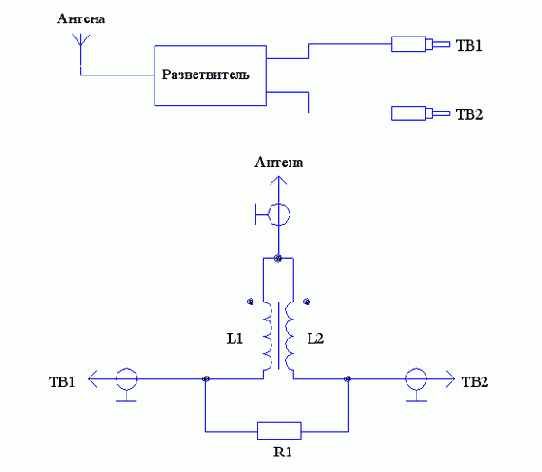

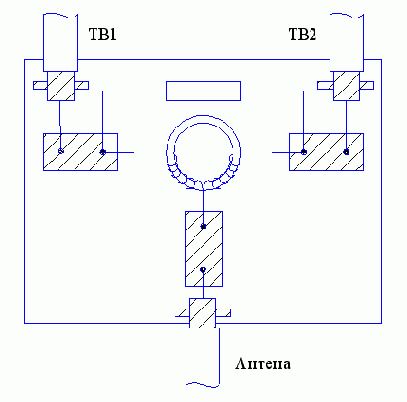

Разветвитель МВ / ДМВ
Параметры: затухание - 1,5 дБ, развязка: вход-выход - >15 дБ. L1 и L2 намотаны на феритовом кольце К7х4х2 марки 30ВЧ - 100ВЧ и содержат по 4 витка проводом ПЭЛШО 0,15 мм.
Телепередатчик
Телепередатчик
(C) Master A. Pixel (SLY FOX)

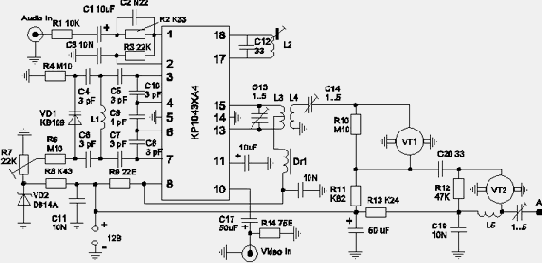

Принципиальная схема передатчика помещена на рис.1.
Передатчик работает в диапазоне ДМВ (UHF) и построен на одной микросхеме и двух СВЧ транзисторах. Он обеспечивает идеальное качество цветной картинки на расстоянии около 50 м. Максимальный радиус действия зависит от чувствительности телевизора, применяемых антенн, и для цветного изображения составляет 300 м, а черно белого - более 500.
Катушки L1, L4, L5 содержат по 1.5 витка (кольцо с выводами вниз) провода ПЭВ 0.5 мм, а катушкак L3 2+2 витка того же провода, и состоит из двух половин, между которыми помещается катушка L4. Зазор между катушками L3 и L4 около 1 мм. Катушка L2 взята от контура режекции звука любого телевизора. Контур L2 C12 настроен на частоту поднесущей звука 6.5 МГц, поэтому конденсатор С12 может быть другой емкости, какая была в составе контура телевизора.
Детали передатчика размещены на печатной плате из фольгированного с одной стороны стеклотекстолита. Принципиальная схема начерчена с таким расчетом, чтобы по ней можно было легко вычетить разводку печатной платы. При этом следует учитывать, что ширина проводников должна быть не менне 1 мм. Проводник "массы" выполняется сплошной заливкой свободного пространства платы, на расстоянии 1-2 мм от прочих проводников. Важно, чтобы выводы микросхемы 5 и 14 соединялись друг с другом под микросхемой и с массой кратчайшим путем. Следует сремиться к тому, чтобы и остальные проводники были минимальной длины. Обязательна пропайка обоих выводов эммитера СВЧ транзисторов.
Плата сверху закрывается латунным экраном высотой 20...25 мм с отверстиями напротив элементов регулировки (R7, C13, 14, 21, L2) и вывода антенны. Экран пропаивается по контуру снизу платы. Для установки антенны на плате распаивается латуневая втулка с внутренней резьбой М2, куда и заворачивается штырь антенны. Антенна представляетс собой кусок голой медной проволоки от осветительного провода сечением 2.5 мм2. Длина антенны подбирается экспериментально и составляет приблизительно 30 см.
Настройка сводится к установке точки модуляции резистором R7 (при этом меняется также рабочая частота) по отсутсвию зеленых котуров и розовых "тягунов" на изображении, контуров и согласования с антенной. В последнюю очередь настраивается контур L2 на частоту 6.5 МГц (можно на слух по чистой передаче звука).Выходной сигнал передатчика должен иметь мощность, достаточную для приема "на вход" телевизора с расстояния около метра.
Здесь находится обновленная информация
ТЕЛЕПЕРЕДАТЧИК СВОИМИ СИЛАМИ
В.ЧУХДАТЫЙ
628806, Тюменская обл., Березовский р-н, п.Игрим, ул. Энтузиастов, 16"А" — 3.
Дополнив видеомагнитофон несложной приставкой, можно превратить его в маленький телецентр и наладить местное телевещание в небольшом поселке, деревне, детском лагере. Полная структурная схема устройства показана на рис.1. Выполнена она на распространенных деталях, не требует никаких изменений в видеомагнитофоне и телевизоре.
В отечественных ВМ имеется выход "ВЧ", он позволяет производить трансляцию программы на антенный вход телевизора, включенного на 6-й канал метрового диапазона. Усилив сигнал, можно передавать его на расстояние несколько сот метров. Прием ведется на обыкновенный телевизор, для чего используется отдельная антенна А2, ориентированная на передающую антенну A3. Последнюю желательно установить как можно выше, например на крыше дома. Принятый сигнал для более уверенного приема усиливается антенным усилителем, принципиальная схема которого приведена на рис.2.
Все соединения при монтаже усилителя должны быть минимальной длины. Питание — от источника с малым коэффициентом пульсации, иначе на экране телевизора могут возникать перемещающиеся или стоячие горизонтальные полосы. Лучше всего запитать схему с блока питания самого телевизора через небольшой стабилизатор напряжения. Усилитель хорошо работает на всех 12 каналах диапазона MB, так что его можно использовать и для усиления сигналов местного телевидения. Передатчик подключается к "ВЧ выходу" видеомагнитофона, телевизор — через сопрягающее устройство к его выходам "ВИДЕО" и "ЗВУК".

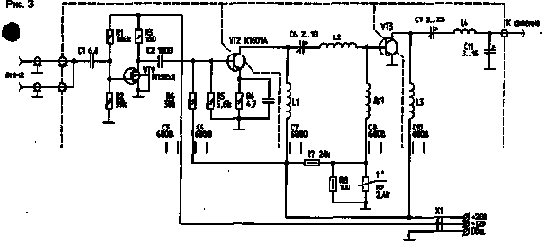

Предварительный каскад передающего усилителя (рис.3) собран на полевом транзисторе VT1 с коэффициентом'усиления около 10.
На входе стоит конденсатор С1, имеющий очень маленькую емкость, поэтому устройство практически не вносит изменений в выходной сигнал видеомагнитофона. Сигнал усиливается двумя каскадами линейного усилителя мощности. В первом, имеющим наибольшее усиление, использован транзистор VT2, работающий в классе А.
Выходной каскад ( его усиление по мощности равно 5) выполнен на транзисторе VT3, обладающем повышенной электрической прочностью и хорошей линейностью. Для температурной стабильности каскада применен терморезистор R9, установленный на радиаторе, вблизи транзистора VT3. Кроме того, каскады разделены экранами. Коэффициент передачи всего устройства составляет около 40 дБ. Усилитель при этом развивает выходную мощность около 2,5 Вт. Выход его рассчитан на подключение нагрузки с сопротивлением 75 Ом. При монтаже конденсатор С1 непосредственно припаивается к центральной жиле кабеля, идущего от видеомагнитофона. Выводы конденсатора должны быть минимальной длины, как и все остальные соединения. Для обеспечения устойчивой работы базовые цепи транзисторов отделены от коллекторных. Сами транзисторы VT2 и VT3 помещены в углубления на радиаторе, и рядом с транзистором VT3 устанавливается терморезистор R9. Остальные детали собраны на печатной плате из двустороннего фольгированного стекло-текстолита, закрепленной на стойках на радиаторе. Фольга одной из сторон используется в качестве экрана. Отверстия под детали должны быть раззенкованы. Экраны между базовыми и коллекторными цепями транзисторов также выполнены из фольгированного стеклотекстолита. Они должны быть соединены с общим экраном схемы. В усилителе применены следующие детали: терморезистор — типа КМТ-1, подстроечные конденсаторы С6, С9, С11 — типа КТ4-21В. Дроссель Др1 намотан на резисторе МЛТ-0,25 сопротивлением 100 кОм проводом ПЭВ-1 0,12 в один ряд до заполнения, около 30 витков. Катушки — бескаркасные и намотаны посеребренным проводом диаметром 1 мм, L1 содержит 3 витка, внешний диаметр катушки — 10 мм, длина намотки — 6 мм; L2 содержит 4 витка, внешний диаметр катушки — 8 мм, длина намотки — 8 мм; L3 содержит 3 витка, внешний диаметр катушки — 8 мм, длина намотки — 5 мм; L4 содержит 4 витка, внешний диаметр катушки — 10 мм, длина намотки — 8 мм. Питать усилитель можно от любого стабилизированного источника, обеспечивающего при напряжении 20 В ток около 0,5 А, а при 12 В — около 80 мА.

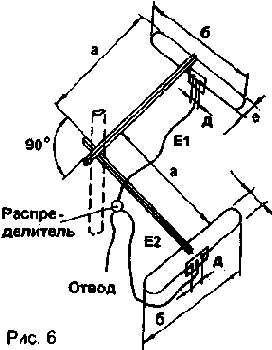

Для приемной антенны А2 лучше использовать 5-элементную антенну типа "волновой канал" (рис.4).
| Табл.1 | ||||||||||
| а | б | в | г | д | е | А | Б | В | Г | Д |
| 915 | 350 | 215 | 205 | 215 | 10 | 810 | 730 | 725 | 710 | 60 |
| Табл.2 | |||
| а | б | е | д |
| 360 | 720 | 90 | 60 |

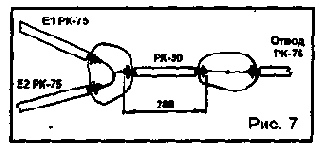

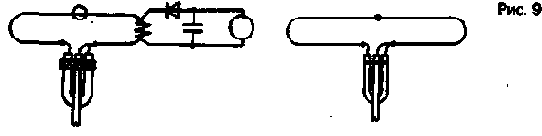

Вибраторы изготавливают из алкЛ миниевых или дюралюминиевых трубок диаметром 10...16 мм. Для согласования их с кабелями Е1 и Е2 также используется U-колено (рис.5). Схема распределителя приведена на рис.7.
