Если индикатор «смайлик» имеет красный цвет

Для правильной работы программы «Журнал передач» все ее параметры должны быть заданы корректно. Проверьте правильность параметров программы «Журнал передач» на Вашем компьютере, руководствуясь следующей инструкцией, и при необходимости внесите изменения:

Нажмите правой кнопкой «мыши» по значку «сиреневой антеннки» программы «Журнал передач» в правом нижнем углу экрана. Появится контекстное меню, как на рисунке справа. В этом меню выберите пункт «Настройка…».
Откроется окно «Fazzt Configuration».

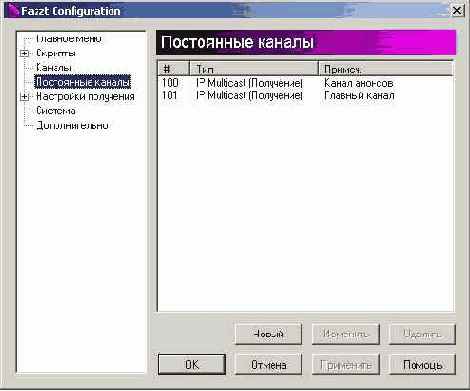

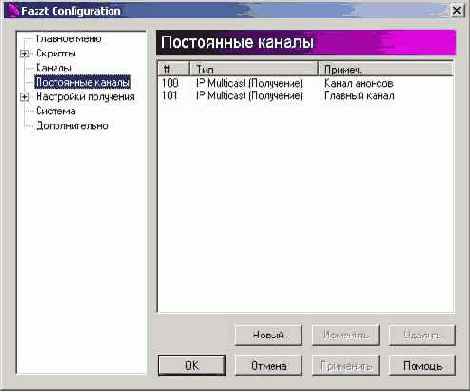

В меню слева выберите пункт «Постоянные каналы».

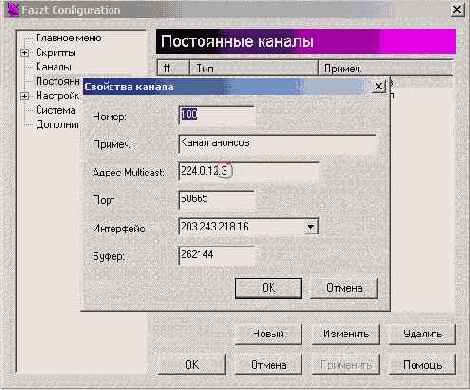

В правой части окна Вы видите два канала: 100 – канал анонсов и 101 – главный канал. Дважды щелкните по строке «100 IP Multicast (Получение) Канал анонсов». Откроется окно «Свойства канала». В поле «Адрес Multicast» поставьте 224.0.12.3. Нажмите «OK».

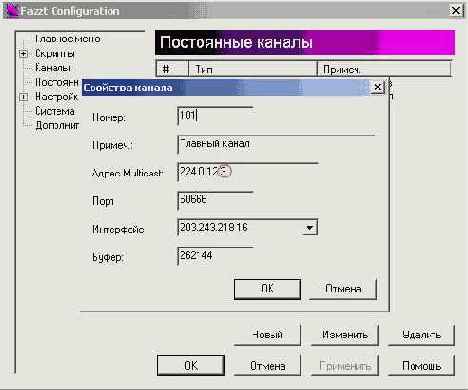

Дважды щелкните по строке «101 IP Multicast (Получение) Главный канал».

В поле «Адрес Multicast» поставьте 224.0.12.3. Нажмите кнопку «OK».

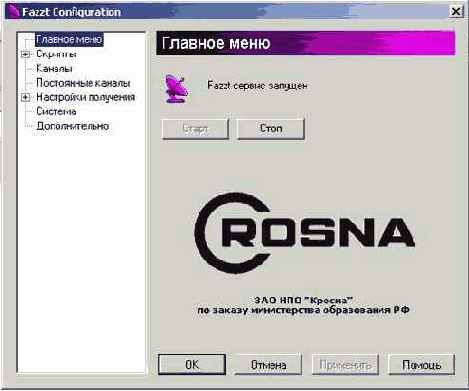

Нажмите кнопку «Применить». В появившемся окне с вопросом о перезапуске FAZZT нажмите кнопку «ОК». Перейдите в Главное меню. Нажмите кнопку «Стоп». Через 3-4 секунды нажмите кнопку «Старт». Запустите программу «Журнал передач» в соответствии с инструкцией. Откройте вкладку «Подписка». Выберите каталог MTO*, где * - номер текущего сеанса. Поставьте галочки напротив всех файлов. В течение 15 - 20 минут дождитесь, когда придет по крайней мере один файл со статусом «Полный» или «Проверен». Имя и статус файла можно посмотреть в «Журнале передач» на вкладке «Передачи». Прием хотя бы одного файла со статусом «Полный» или «Проверен» означает, что программа «Журнал передач» работает правильно.

Значения параметров в «Программе данных» должны быть следующими (для станций 0,6 м):

На вкладке «Статус / Тюнер»:

o Частота сигнала - 12302875 кГц,

o Символьная скорость - 5000 кСимв/с [1],

o Поляризация – выбрать Н

На вкладке «DiSEqC / LNB»:

o LOF1 (kHz) - 10750000 кГц,

o Переключатель - 13000000 кГц,

o LOF2 (kHz) - 10750000 кГц

На вкладке «Фильтры»:

o Список PID - 930, 931 (поле «в десятичной системе счисления» отмечено), все остальные PID'ы должны быть удалены.

o Поле "multicast PIDs устанавливать автоматически" должно быть очищено.

o Переключатель "Настройки Unicast (Internet) фильтров" должен быть установлен в
положение "Использовать MAC-адрес DVB карты".

Если Вы не смогли самостоятельно добиться правильной работы «Программы данных» или «Журнала передач» и Вам требуется помощь специалистов, обратитесь за консультациями в службу технической поддержки.

Если Вы удалили «Программу данных» или программу «Журнал передач»

В том случае, если Вы случайно удалили «Программу данных» или программу «Журнал передач», Вы можете установить эти программы следуя инструкциям «Руководства по эксплуатации приемной земной станции Кросна ИНТ-П». Для установки программы «Журнал передач» смотрите главу Б.5 «Руководство по инсталляции и проверке ПО FAZZT» на стр. 87. Инструкция по установке «Программы данных» приведена в главах «Руководство по инсталляции приемника TT-PCLine USB S1800» на стр. 49 для операционной среды Windows 2000 и на стр. 56 для Windows 98.

После успешной установки «Программы данных» или программы «Журнал передач» настройте их, как это описано в предыдущем разделе настоящей Инструкции.

[1] Внимание! С 24 сентября 2005 г. изменилась скорость приема для всех типов приемных станций, принимающих общеобразовательный контент со спутника Eutelsat W4/RST-1 (вещает на Центральный, Южный, Поволжский, Северо-Западный федеральные округа). Пользователям необходимо изменить в настройках символьную скорость с 5000 на 27500, оставив все остальные настройки без изменений. В противном случае приём общеобразовательного контента будет невозможен.

Настройки на станциях, работающих через спутник Бонум 1 (вещает на Уральский и Сибирский Федеральные округа) изменений не требуют.

В случае затруднений обращайтесь в службу технической поддержки.

Работа со Спутниковым образовательным каналом

Для работы со Спутниковым образовательным каналом на Вашем компьютере специалистами установлено программное обеспечение: «Программа данных» и программа «Журнал передач».

«Программа данных» предназначена для контроля сигнала, принимаемого со спутника, а за прием данных отвечает программа «Журнал передач».

Обратите внимание, что во избежание неполадок в работе этих программ не следует менять настройки, произведенные специалистами в процессе установки!

Перед началом приема данных рекомендуем Вам перезагрузить компьютер.

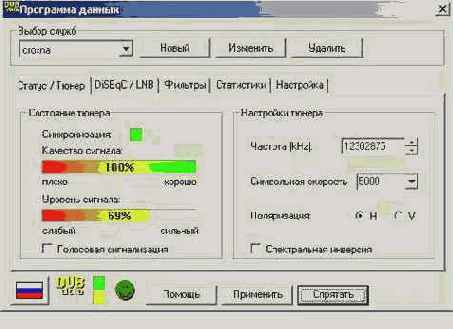

Запустим «Программу данных». Для этого сделайте двойной щелчок «мыши» на индикаторе «смайлик». На экране открылось окно «Программы данных».

В левой части окна программы расположена группа индикаторов «Состояние тюнера».

Индикатор «Уровень сигнала» показывает, насколько полезный сигнал превышает помехи. Зеленый цвет индикатора означает, что соотношение полезный сигнал – шум находится в допустимом диапазоне. Индикатор «Качество сигнала» указывает на наличие или отсутствие ошибок в передаваемом пакете. Пока индикатор находится в «зеленой» зоне, система способна исправлять ошибки и, следовательно, можно продолжать прием. Зеленый цвет индикатора «Синхронизация» свидетельствует о том, что данные передаются и принимаются синхронно.

Рассмотренные индикаторы состояния тюнера характеризуют только сигнал со спутника и ничего не говорят о принимаемых данных.

За прием данных отвечает другая программа – «Журнал передач». Если эта программа не запущена, индикатор в виде «смайлик» имеет темно-зеленый цвет.

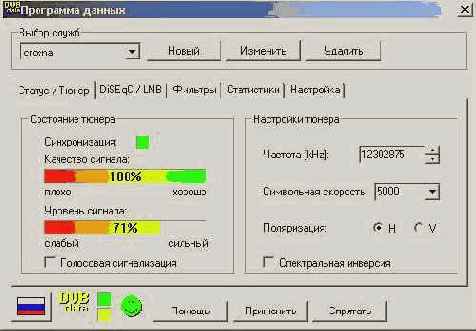

Запустим программу «Журнал передач». Для этого сделайте двойной «щелчок» на красном значке с изображением спутниковой антенны в правом нижнем углу экрана. Открылось окно программы. Обратите внимание, что индикатор «смайлик» в «Программе данных» приобрел светло-зеленый цвет.

Но вернемся к программе «Журнал передач».

Для того, чтобы получить данные со спутника, на них надо подписаться.

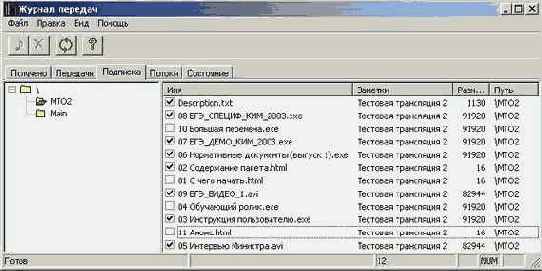

Для этого откройте программу на вкладке «Подписка».

Перед Вами содержание текущего сеанса передачи.

Отметьте галочкой те файлы, которые Вы хотите получить на свой компьютер. В этом и заключается процедура подписки. Отмеченные файлы начнут копироваться на Ваш компьютер по мере передачи. Когда файл скопируется, отметка исчезнет.

Откроем программу на вкладке «Потоки».

Здесь отображается, какой из файлов, выбранных при подписке, принимается в текущий момент.

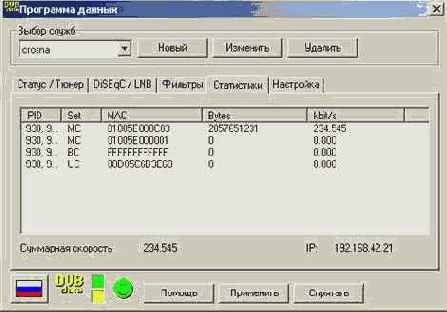

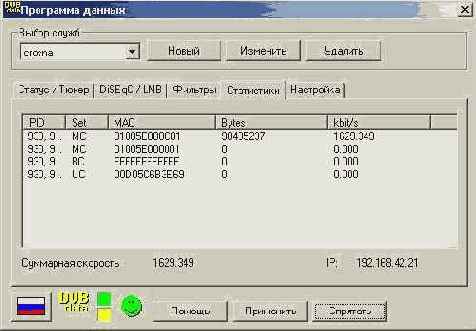

Вернемся ненадолго в «Программу данных» и перейдем на вкладку «Статистика».

Здесь Вы можете просмотреть текущее состояние сеанса передачи. А именно:

По каким каналам идет передача; Сколько байт передано к текущему моменту; Какова скорость передачи в настоящий момент. Обратите внимание, что на вкладке «Статистика» Вы можете наблюдать за характеристиками передачи информации, но здесь нет данных о том, копируются ли выбранные файлы на Ваш компьютер или нет.

Просмотреть скопированные файлы можно, открыв программу «Журнал передач» на вкладке «Получено». Работа программы на вкладке «Получено» ничем не отличается от работы в «Обозревателе» в Windows:

o             Вы можете просмотреть файлы, сделав двойной «щелчок» «мышкой» на выбранном файле;

o             скопировать файлы;

o             или удалить.

Выбранные по подписке файлы сохраняются в одну из папок с номером соответствующего сеанса, например MTO4, в С:\Program Files\KenCast\Fazzt\incoming\.

Перед началом работы с присланными файлами рекомендуем прочитать файл README.TXT.

С чего начать?

Убедитесь, что в нижнем правом углу экрана Вашего компьютера есть круглый зеленый значок в виде рожицы – «смайлик». Этот значок-индикатор показывает готовность к работе со Спутниковым образовательным каналом.

Если на экране Вашего компьютера индикатор «смайлик» имеет темно-зеленый или красный цвет, это значит, что работа со Спутниковым образовательным каналом в настоящий момент невозможна. Для устранения неполадок смотрите главу «Если индикатор «смайлик» имеет красный цвет». Также Вы можете обратиться за консультациями к специалистам технической поддержки.
