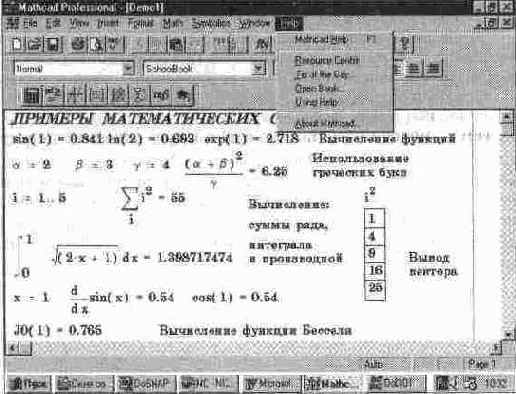

Экран системы MathCAD 7. 0 PRO с открытым подменю позиции Help главного меню



Рис. 10. 1 Экран системы MathCAD 7. 0 PRO с открытым подменю позиции Help главного меню


Как видно из рис. 10. 1, подменю Help имеет следующие позиции:

Mathcad Help [Fl] — вызов справочной системы MathCAD;

(Справка по MathCAD)

Resource Center (Центр ресурсов) — вызов центра информационных ресурсов;

Tip of the Day — вызов оперативной подсказки;

(Оперативная подсказка)

Open Book... (Открыть книгу) — вызов окна оперативной справки;

Using Help (Использование — вызов информации о справочной

справочной системы) системе;

About Matchcad... — краткая информация о системе

(О системе MathCAD) MathCAD.



Электронная подсказка (Tip of the Day)



10. 5. Электронная подсказка (Tip of the Day)



Весьма полезной для начального освоения системы является электронная подсказка Tip of the Day. Она вводится соответствующей операцией в подменю позиции Help главного меню. Эта подсказка построена по принципу ответа на вопрос "А знаете ли вы, что...".

Окно электронной подсказки было показано на рис. 1. 3. Работа с подсказкой настолько проста, что не нуждается в более полном описании, чем то, что было дано выше.



Информационные ресурсы системы MathCAD 7. 0 PRO



10. 1. Информационные ресурсы системы MathCAD 7. 0 PRO

К информационным ресурсам системы MathCAD 7. 0 PRO относятся подсказка начального уровня Tip of the Day, электронный справочник по системе обучающая программа по ней, примеры применения (шпаргалки), электронные книги, справочные таблицы, доступ в Internet и др. Доступ ко всем этим ресурсам сосредоточен в подменю позиции Help (Справка) главного меню (рис. 10. 1).



Использование справочной системы (Using Help...)



10. 7. Использование справочной системы (Using Help...)

Сама по себе справочная система MathCAD достаточно сложна, хотя работа с нею интуитивно предсказуема. Тем не менее благодаря операции Using Help... (Использование справки) можно получить справку об использовании самой справочной системы (рис. 10. 14).




Общие сведения о системе (About MathCAD)



10. 8. Общие сведения о системе (About MathCAD)

Операция About MathCAD (0 программе MathCAD) мало что прибавляет к знаниям о системе MathCAD, она лишь выводит красочную заставку с указанием фирмы-разработчика и названия программного продукта (см. рис. 10. 15).

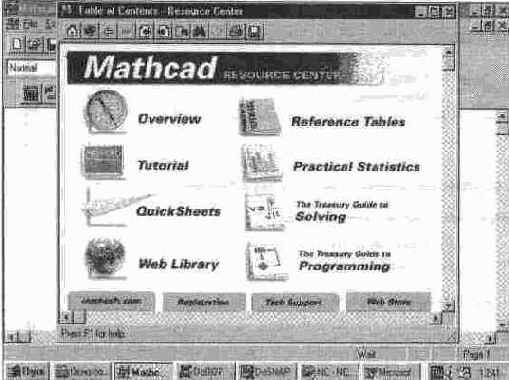

Окно центра ресурсов



Рис. 10. 7 Окно центра ресурсов

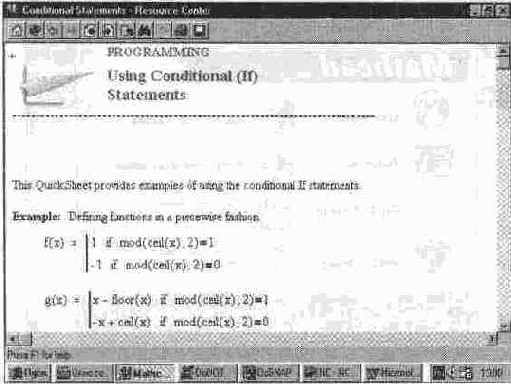

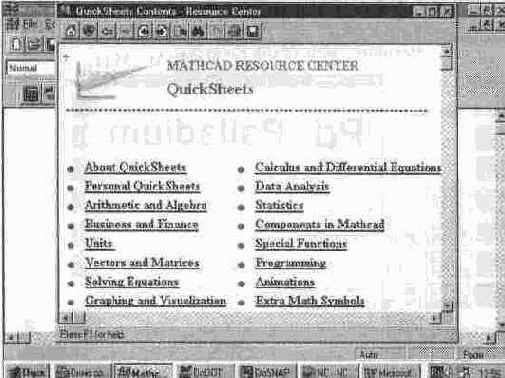

Окно одной из шпаргалок



Рис. 10. 9 Окно одной из шпаргалок





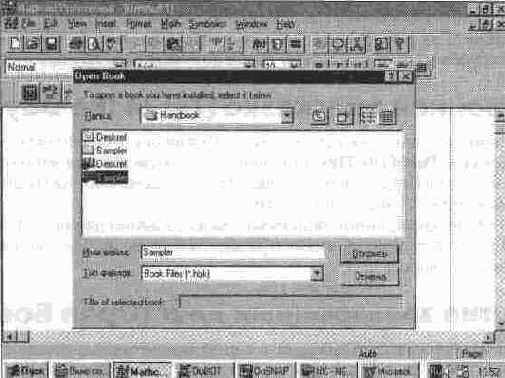

Окно поиска и загрузки файлов с электронными книгами



Рис. 10. 11 Окно поиска и загрузки файлов с электронными книгами


MathCAD позволяет пользователю создавать свои книги или использовать уже готовые В частности, с русифицированной версией системы MathCAD 6 0 поставляется набор из трех встроенных книг на русском языке Desktop Reference — справочник по математическим расчетам, Book Sampler — примеры применений системы, Tutorial — самоучитель по правилам работы с системой MathCAD

Указанные книги содержат обширный материал Так, книга Desktop Reference — довольно полный справочник по математическим формулам и таблицам, в том числе относящимся к физике, химии, механике, электротехнике, радиотехнике и т д Использование этой книги избавляет пользователя от необходимости часто обращаться к обычной справочной литературе

Книга Book Sampler содержит сотни примеров применения системы в практике математических расчетов А книга Tutorial является небольшим самоучителем по системе, использующим мультимедийные возможности MathCAD, она содержит элементы динамической графики, поясняющие в какой последовательности пользователь должен выполнять действия в ходе проведения математических расчетов В основном книга учит элементам пользовательского интерфейса системы

Все эти книги могут пригодиться и пользователям версии системы MathCAD 7 О PRO, поскольку на уровне файлов новая и прежняя версии системы совместимы Это наглядно демонстрирует рис 10 12, на котором показана титульная страница русскоязычной книги Book Sampler

Кроме указанных, имеются десятки книг по самым различным областям применения системы MathCAD

• математические вычисления общего характера,

• реализация численных методов,

• расчеты в физике, механике, оптике, электро- и радиотехнике,

• статистические и экономические вычисления и т д

После инсталляции (ее процедура ничем не отличается от инсталляции в среде Windows любых приложений) указанные книги пополняют набор книг,

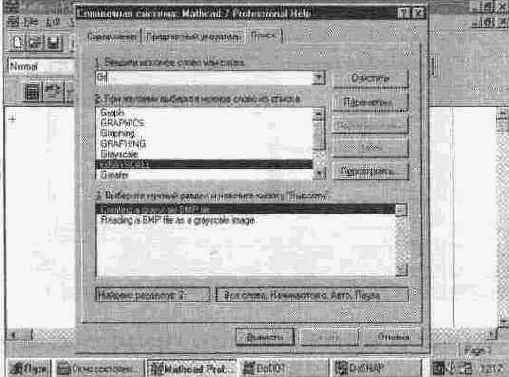

Окно поиска темы профессиональной справочной базы данных



Рис. 10. 6 Окно поиска темы профессиональной справочной базы данных


Найденная тема отображается подобно тому, как показано на рис 103. К сожалению, выйдя на показ интересующей пользователя темы, справочное окно закрывается вместе с окном справочной базы данных.

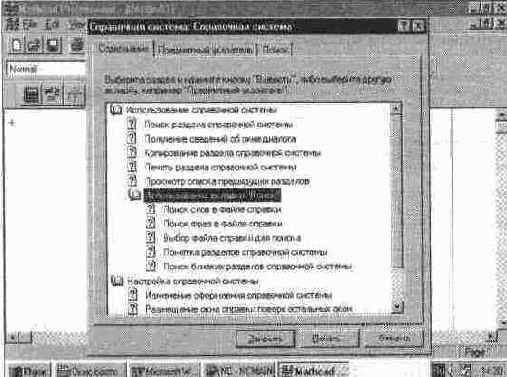

Окно с информацией о применении справочной системы



Рис. 10. 14 Окно с информацией о применении справочной системы

Уже говорилось, что кое-где надписи в окнах справочной системы англоязычных версий MathCAD появляются на русском языке. Окно, показанное на рис. 10. 14, вообще может озадачить: в нем абсолютно все надписи даны на русском языке, хотя использовалась оригинальная англоязычная версия системы MathCAD 7. 0 PRO.

Причина этого нового казуса тоже в том, что операция Using Help... запускает стандартную справочную систему Windows. В данном случае использовалась русифицированная версия Windows 95. Поэтому на рис. 10. 14 окно справочной системы MathCAD содержит все надписи на русском языке.

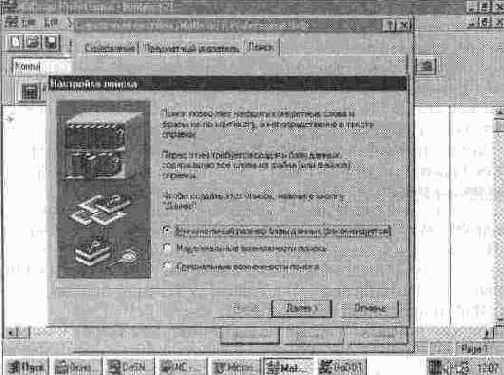

Окно создания профессиональной справочной базы данных



Рис. 10. 5 Окно создания профессиональной справочной базы данных


Это окно является первым окном мастера подготовки профессиональной базы данных. Выбрав вид создаваемой базы и пройдя по этапам ее подготовки, можно получить окно поиска этой базы, показанное на рис 10. 6

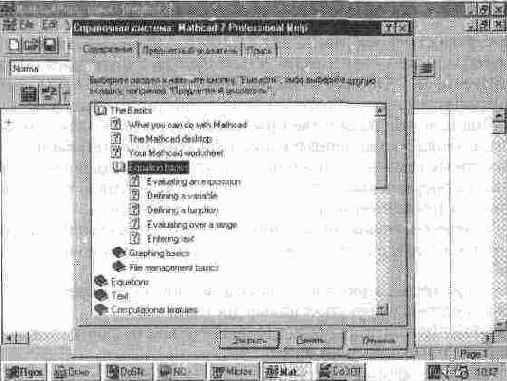

Окно справочной системы



Рис. 10. 2 Окно справочной системы


русскоязычной версии операционной системы Windows 95 Само же содержание справок, естественно, дано на английском языке (см рис 10 3, например)



Открытие электронных книг (Open Book...)



10. 6. Открытие электронных книг (Open Book...)

Отдельных электронных книг в типовом комплекте поставки системы MathCAD 7. 0 уже нет. Точнее, они вошли в центр ресурсов вместе с иными информационными средствами. Однако фирма MathSoft продолжает создавать электронные книги по самым различным вопросам. Поэтому возможность работы с электронными книгами сохранена и о них стоит упомянуть.

Электронными книгами в системе MathCAD называются взаимосвязанные наборы объединенных в тематические разделы документов, относящихся к самым различным сферам применения системы. Документы вызываются друг из друга, обеспечивая гипертекстовые перекрестные ссылки. Количество взаимосвязанных документов в одной книге может быть большим, до несколько сотен. В конечном счете оно определяется объемом дисковой памяти ПК.

Электронной книгой можно пользоваться, как обычной, для получения нужной информации. Конечно, для этого необходим компьютер с установленной на нем системой MathCAD. Однако преимущества электронных книг перед обычными весьма существенны:

• электронные книги имеют значительно улучшенное оформление материала по сравнению обычными (цветные графика и текст, различные приемы выделения математических выражений и т. д.);

• поиск информации в электронных книгах облегчен гипертекстовыми ссылками;

• электронные книги — действующие (работающие) объекты, т. е. вы можете изменить любые данные в них и примеры расчетов и тут же получить новые результаты;

• электронные книги допускают их модификацию пользователем (например, замену текстов, ввод новых комментариев и т. д.);

• статьи из электронных книг можно распечатать на принтере:

• электронные книги занимают мало места — на одном CD-ROM можно разместить информацию, эквивалентную размещенной в десятках обычных книг крупного формата;

• электронные книги могут посылаться по электронной почте и по сети Internet.

Для загрузки электронных книг служит операция Open Book (Открыть книгу). Она открывает окно загрузки и поиска файлов с электронными книгами, имеющих расширение. hbk. Это окно показано на рис. 10. 11.

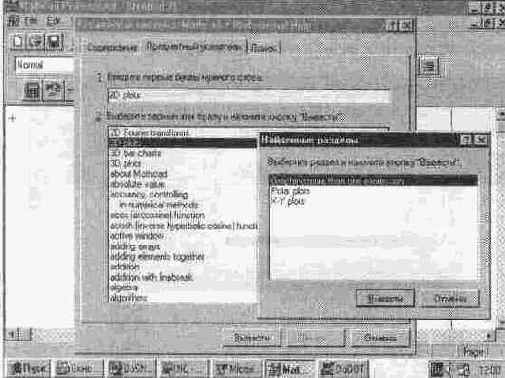

Панель индексного указателя справочной системы



Рис. 10. 4 Панель индексного указателя справочной системы




Построение и применение профессиональной справочной базы данных



10. 3. Построение и применение профессиональной справочной базы данных

Третья панель, Поиск, позволяет создать профессиональную справочную базу данных но системе MathCAD 7. 0 PRO. Эта база данных дает возможность найти все разделы справочной системы, в которых упоминается заданное слово или хотя бы его начальная часть. Поскольку для базы данных нужна дополнительная память на диске, она при инсталляции обычно не создается. Открытие панели Поиск ведет к выводу окна установки профессиональной справочной базы данных о сисгеме, показанного на рис. 10. 5.

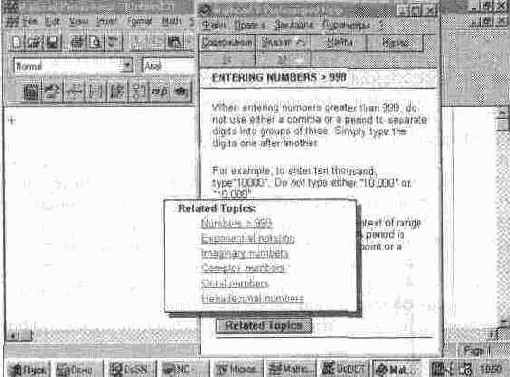

Пример получения справки



Рис. 10. 3 Пример получения справки


Вторая панель окна справки (рис 104) дает доступ к индексному указателю справочной системы Достаточно в поле 1 ввести хотя бы часть наименования темы справки, как в поле 2 появится перечень ближайших ее разделов

После выбора нужного раздела его просмотр выполняется так, как это было описано выше Индексный указатель — мощное средство поиска нужных сведений

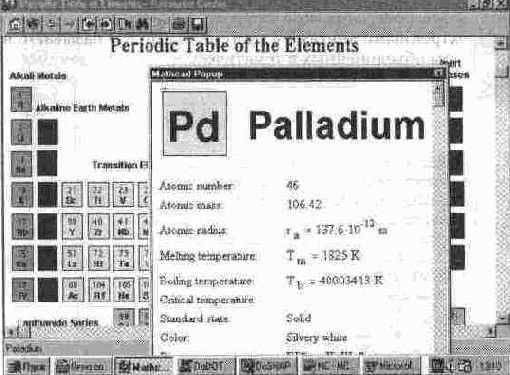

Пример применения периодической системы элементов



Рис. 10. 10 Пример применения периодической системы элементов

Solving — пособие по технике вычислений;

Practical Statistics — руководство по статистическим вычислениям;

Programming — руководство по программированию в среде

MathCAD 7. 0 PRO.

Следует отметить, что приведенные в данной книге многочисленные примеры в основном оригинальны. Так что примеры из упомянутых книг могут существенно расширить кругозор пользователя и лучше подготовить его к профессиональному применению системы. Хотя эти книги написаны (как и все в центре ресурсов) на английском языке, многие примеры достаточно понятны, тем более что комментарии к ним довольно кратки.

Тексты, формулы, графики (словом, любые объекты) можно легко перетаскивать из электронных таблиц и книг в документы MathCAD, что облегчает пользователю составление своих документов и обучающих программ.

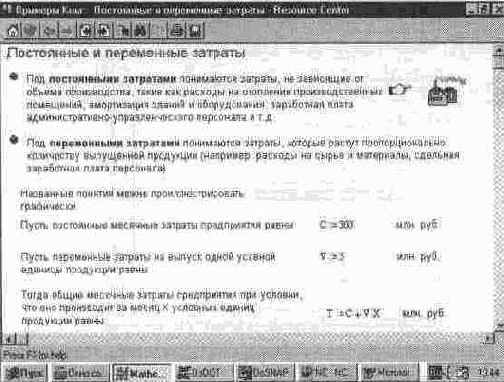

Пример работы с русскоязычной книгой по экономическим расчетам



Рис. 10. 13 Пример работы с русскоязычной книгой по экономическим расчетам


К сожалению, с точки зрения наших пользователей, у большинства книг есть существенный недостаток — они подготовлены на английском языке Учитывая, что в книгах используются многие специальные термины, перевод и понимание их достаточно сложны Однако в русифицированной версии MathCAD встроенные электронные книги имеют тексты на русском языке

Даже беглый обзор встроенных электронных книг и пакетов применений систем MathCAD требует большого места и выходит за рамки настоящей книги. Поэтому тут описываются лишь основные приемы работы с такими книгами.

Иллюстрации в книгах и содержащиеся в них математические формулы и тексты можно перенести в текст документа. Для этого надо просто активизировать специальную метку (звездочка с двумя точками под ней) около рисунка или формулы. Рисунок или формула будут перенесены на место, соответствующее местоположению курсора (не забудьте передвинуть его при очередном сеансе переноса рисунка или формулы).

Поскольку книги, в сущности, представляют собою обычные документы MathCAD, они просматриваются в окне редактирования этой системы и их можно редактировать, пополнять и модифицировать. Например, не выходя из системы, можно перевести тексты книг на русский язык. При этом система сохранит как измененную книгу, так и исходную. Так что оригинал всегда можно восстановить после модернизации.



Работа с центром информационных ресурсов (Resource Center)



10. 4. Работа с центром информационных ресурсов (Resource Center)

Позиция Resource Center подменю Help открывает доступ к новой возможности системы MathCAD 7 О PRO центру информационных ресурсов. Центр ресурсов представляет собой мощную базу данных, объединяющую встроенные в систему введение, электронные книги, обучающую систему, быстрые примеры (шпаргалки), средства общения с фирмой — разработчиком системы и сетью Internet, средства регистрации и доступа к Web-библиотеке MathCAD и т. д.

При активизации позиции Resource Center открывается окно с перечнем (в виде красочных пиктограмм) входящих в центр ресурсов средств Это окно показано на рис. 10. 7.

Доступ к тому или иному средству центра ресурсов выполняется активизацией его пиктограммы курсором мыши и двойным щелчком левой ее клавиши В качестве примера на рис 10. 8 представлена титульная заставка раздела центра, относящегося к быстрым примерам — шпаргалкам Quicksheets Стоит выбрать нужный пример — и к вашим услугам появится документ с соответствующей шпаргалкой.

Окна со шпаргалками имеют обычный для Windows-приложений вид. На рис. 10. 9 показано полноэкранное окно одной из шпаргалок; она посвящена применению при программировании условного оператора IF



Работа со справочной системой (MathCAD Help)



10. 2. Работа со справочной системой (MathCAD Help)

Справочная система MathCAD 7. 0 PRO — это большая база данных, объем которой намного превосходит объем данной книги (хотя она также является справочником). Однако назначение обычных справочных книг и назначение электронного справочника по системе принципиально различны.

Вначале в большинстве программных средств электронная справочная система была сокращенным вариантом обычного описания. Сейчас ситуация стала прямо противоположной — электронные справочные системы современных программных средств настолько разрослись, что публикация их содержания в обычном виде стала нецелесообразной.

Теперь обычный справочник является "выжимкой" наиболее важных сведений о системе, а электронный содержит детальную и полную информацию о ней.

Несмотря на удобство пользования обычной книгой электронная справочная система имеет свои явные достоинства:

• большой (и почти не ограниченный) объем информации;

• быстрый поиск информации;

• прекрасное оформление (в том числе цветовое);

• возможность немедленного исполнения примеров и их переноса в документы;

• естественное совмещение с системой.

Тем не менее такая система имеет и существенные недостатки:

• требует для применения компьютера;

• неудобна для систематического начального знакомства с системой;

• закрывает документ, с которым работает пользователь;

• требует обновления вызова после получения очередной справки;

• написана на языке оригинала (в нашем случае — на английском).

Последний недостаток особенно неудобен для русскоязычных пользователей. Многие считают, что это перечеркивает все достоинства электронной справочной системы и делает ее, по существу, бесполезной. К сожалению, это в основном так: большинство наших пользователей просто не пользуются электронным справочником системы MathCAD. Однако опытные пользователи, даже плохо владеющие английским языком, все же нередко обращаются к электронной справочной системе, поскольку она дает ответ на ряд редких и второстепенных вопросов, которые могут не попасть в обычные книги вследствие ограничения их объема (настоящая книга исключением не является)

Для вызова справочной системы можно:

• исполнить операцию Mathcad Help в подменю позиции Help главного меню;

• нажать клавишу F1;

• активизировать кнопку со знаком "?" в конце панели инструментов.

При этом появляется окно справочной системы, показанное на рис. 10. 2. Следует отметить, что справочная система является самостоятельным приложением и ее можно запускать независимо от собственно системы MathCAD.

Как видно из рис. 10. 2, окно справочной системы имеет три панели, которые вводят три вида справок: Содержание, Предметный указатель и Поиск. О причинах, по которым эти (и некоторые другие) надписи даны на русском языке, уже говорилось: окна справочной системы MathCAD заимствует из

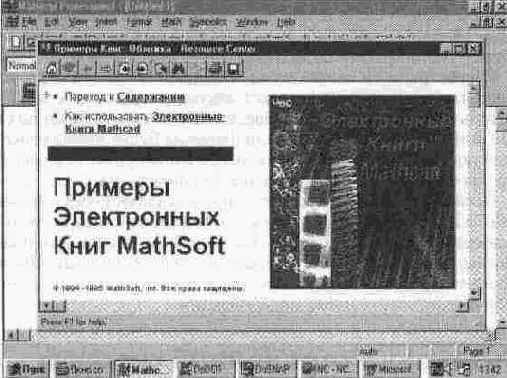

Титульная страница книги Book Sampler



Рис. 10. 12 Титульная страница книги Book Sampler


входящих в систему, и с ними можно работать так же, как со встроенными книгами Это обеспечивает обширные возможности расширения системы и ее адаптации к интересующим пользователя задачам и проблемам Начат выпуск и отдельных книг на русском языке Пример работы с такой книгой приведен на рис 1013



Титульная заставка центра ресурсов, относящаяся к шпаргалкам



Рис. 10. 8 Титульная заставка центра ресурсов, относящаяся к шпаргалкам


Тут надо отметить, что шпаргалки содержат сотни интересных (как простейших, так и сложных) примеров на применение системы MathCAD в практике математических и научно-технических расчетов

Большой интерес (даже у наших пользователей) вызовут справочные таблицы Reference Tables Они заменяют обычные таблицы физико химических и иных свойств различных веществ В качестве примера на рис 10 10 показана периодическая система элементов с данными об одном из элементов

Большой материал по применению системы MathCAD содержится в трех встроенных в центр ресурсов электронных книгах

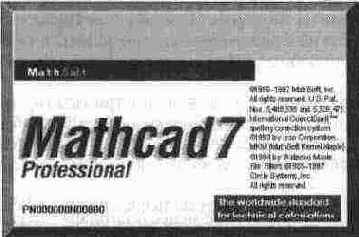

Заставка MathCAD 7. 0 PRO, выведенная при выполнении операции About MathCAD



Рис. 10. 15 Заставка MathCAD 7. 0 PRO, выведенная при выполнении операции About MathCAD


Впрочем, кое-что любопытное в этой заставке есть; из нее, например, можно узнать, что MathSoft начала работу в 1986 г. и что разработка данного программного продукта выполнена уже в 1997 г.
